Manylion Peiriannau Mowldio Chwistrellu
Gadewch neges
Mae gan beiriannau mowldio chwistrellu lawer o gydrannau ac maent ar gael mewn gwahanol gyfluniadau, gan gynnwys cyfluniad llorweddol a chyfluniad fertigol. Fodd bynnag, waeth beth yw eu dyluniad, mae pob peiriant mowldio chwistrelliad yn defnyddio ffynhonnell pŵer, uned chwistrellu, cydosod mowld, ac uned clampio i berfformio pedwar cam y cylch proses.
Uned chwistrellu
Mae'r uned bigiad yn gyfrifol am gynhesu a chwistrellu'r deunydd i'r mowld. Rhan gyntaf yr uned hon yw'r hopiwr, cynhwysydd mawr y tywalltir y plastig amrwd iddo. Mae gan y hopiwr waelod agored, sy'n caniatáu i'r deunydd fwydo i'r gasgen. Mae'r gasgen yn cynnwys y mecanwaith ar gyfer gwresogi a chwistrellu'r deunydd i'r mowld. Mae'r mecanwaith hwn fel arfer yn chwistrellwr hwrdd neu'n sgriw cilyddol. Mae chwistrellwr hwrdd yn gorfodi'r deunydd ymlaen trwy ddarn wedi'i gynhesu â hwrdd neu blymiwr sydd fel arfer yn cael ei bweru'n hydrolig. Heddiw, y dechneg fwyaf cyffredin yw defnyddio sgriw cilyddol. Mae sgriw cilyddol yn symud y deunydd ymlaen trwy gylchdroi a llithro'n echelinol, gan gael ei bweru gan naill ai modur hydrolig neu drydan. Mae'r deunydd yn mynd i mewn i rigolau y sgriw o'r hopiwr ac yn cael ei symud ymlaen tuag at y mowld wrth i'r sgriw gylchdroi. Tra ei fod yn ddatblygedig, mae'r deunydd yn cael ei doddi gan bwysau, ffrithiant, a gwresogyddion ychwanegol sy'n amgylchynu'r sgriw cilyddol. Yna caiff y plastig tawdd ei chwistrellu'n gyflym iawn i'r mowld trwy'r ffroenell ar ddiwedd y gasgen trwy adeiladu gwasgedd a gweithredu ymlaen y sgriw. Mae'r pwysau cynyddol hwn yn caniatáu i'r deunydd gael ei bacio a'i ddal yn rymus yn y mowld. Ar ôl i'r deunydd galedu y tu mewn i'r mowld, gall y sgriw dynnu'n ôl a llenwi â mwy o ddeunydd ar gyfer yr ergyd nesaf.

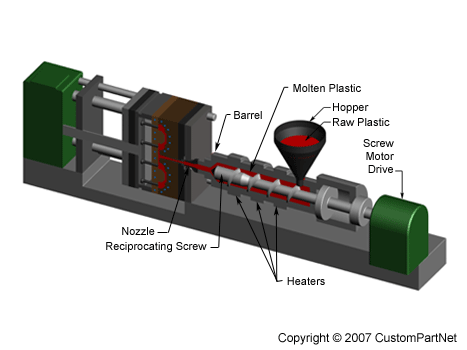

Peiriant mowldio chwistrellu - Uned chwistrellu
Uned clampio
Cyn chwistrellu'r plastig tawdd i'r mowld, yn gyntaf rhaid cau dau hanner y mowld yn ddiogel gan yr uned clampio. Pan fydd y mowld ynghlwm wrth y peiriant mowldio chwistrelliad, mae pob hanner wedi'i osod ar blât mawr, o'r enw platen. Mae hanner blaen y mowld, o'r enw ceudod y mowld, wedi'i osod ar blaten llonydd ac mae'n cyd-fynd â ffroenell yr uned bigiad. Mae hanner cefn y mowld, o'r enw craidd y mowld, wedi'i osod i blaten symudol, sy'n llithro ar hyd y bariau clymu. Mae'r modur clampio sy'n cael ei bweru gan hydrolig yn actifadu bariau clampio sy'n gwthio'r platen symudol tuag at y platen llonydd ac yn rhoi digon o rym i gadw'r mowld ar gau yn ddiogel tra bod y deunydd yn cael ei chwistrellu ac yn oeri wedi hynny. Ar ôl yr amser oeri gofynnol, yna mae'r mowld yn cael ei agor gan y modur clampio. Mae system alldaflu, sydd ynghlwm wrth hanner cefn y mowld, yn cael ei actio gan y bar ejector ac yn gwthio'r rhan solidedig allan o'r ceudod agored.
Manylebau peiriant
Yn nodweddiadol nodweddir peiriannau mowldio chwistrellu gan dunelledd y grym clamp y maent yn ei ddarparu. Mae'r grym clamp angenrheidiol yn cael ei bennu gan arwynebedd amcanestynedig y rhannau yn y mowld a'r pwysau y mae'r deunydd yn cael ei chwistrellu ag ef. Felly, bydd angen grym clampio mwy ar ran fwy. Hefyd, efallai y bydd angen peiriannau tunelledd uwch ar rai deunyddiau sydd angen pwysau pigiad uchel. Rhaid i faint y rhan hefyd gydymffurfio â manylebau peiriant eraill, megis gallu saethu, strôc clamp, lleiafswm trwch mowld, a maint platen.
Gall rhannau wedi'u mowldio chwistrellu amrywio'n fawr o ran maint ac felly mae'n ofynnol i'r mesurau hyn gwmpasu ystod fawr iawn. O ganlyniad, mae peiriannau mowldio chwistrelliad wedi'u cynllunio i ddarparu ar gyfer pob un o ystod fach o'r sbectrwm gwerthoedd mwy hwn. Dangosir manylebau sampl isod ar gyfer tri model gwahanol (Babyplast, Powerline, a Maxima) o beiriant mowldio chwistrelliad sy'n cael eu cynhyrchu gan Cincinnati Milacron.
